4-70型離心通風機

4—70型離心風機結構型式:
 　 4-70型離心通風機№.2.8～6出風口位置為0°-225°，間隔為45°，傳動方式為A式傳動；№.7～12出風口位置為0°、90°、180°，№.7～12傳動方式為C式傳動。
 4-70型離心通風機№.2.8～6風機主要由葉輪、機殼、進風口等部分配直聯電機而組成；№.7～12除具有上述部分外，還有傳動部分等。
 　　1)葉輪由10個后傾的圓弧薄板型葉片、曲線型前盤和平板后盤組成。均用鋼板制造，并經動、靜平衡校正，空氣性能良好，效率高、運轉平穩。
 　　2)進風口制成整體，裝于風機的則面。與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
 　　3)傳動部2分由主軸、軸承箱、滾動軸承、帶輪組成。

T4-72型離心通風機

 T4-72型離心通風機結構型式：
 　T4-72型離心通風機No.3～6出風口位置為0°～225°，間隔為45°，傳動方式為A式傳動；No.7～20出風口位置為0°、90°、180°，其中N07～12傳動方式為C式或E式傳動，No.16、No.20傳動方式為B式傳動。

T4-72型離心通風機No.3-6風機主要由葉輪、機殼、進風口等部分配直聯電機而組成；No.7-20除具有上述部分外，還有傳動部分等。
 1)葉輪由10個后傾的圓弧薄板型葉片、曲線型前盤和平板后盤組成。均用鋼板制造，并經動、靜平衡校
 正，空氣性能良好，效率高、運轉平穩。
 2)機殼做成二種不同型式。No.3-12機殼作為整體，不能拆開。No.16、No.20的機殼制三開成式，除沿中分水平面分為二半外，上半部再沿中心線垂直分為兩半，用螺栓連接。
 3)進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
 4)傳動部分由主軸、軸承箱、滾動軸承、帶輪組成。

T4-72-12型離心通風機

在《T4-724-7離心風機的性能差異及原因分析》一文中，筆者曾就T4-72-11No5A的實測性能做過介紹和分析。為了使這一系列風機通過現有標準驗收后的實際性能真正達到（或接近）原公稱性能．筆者于2005年4月開始對其進行修改設計。同時．考慮到原系列葉輪所采用的單葉后傾式葉片在實際使用中不易積灰這一優點，在修改設計中仍然采用了單圓弧后傾式葉片這一基本型式。通過11次的反復試

4-2×72型離心通風機

 用　途：適用于賓館、會場、影劇院、車間等通風換氣。介質溫度不于80℃。
　　型　式：
　 　1、風機采用雙吸入進氣，機號有6E、8E、10E、12E、14E、16E、18E、20E。
　 　2、風機可制成右旋或左旋兩種型式，風機的出口位置以機殼出風口角度表示，有0°、90°、180°　
　　結　構：
　　風機由葉輪部、機殼部、進風口、軸承座、電動機等組成，具有結構緊湊，安裝方便，便于維修的特點。
　　1、葉輪：由兩個旋向不同的葉輪組成，每一葉輪各有10個翼型葉片，并具有弧形前盤，經動平動校正，運轉平穩。
　　2、機殼：由鋼板焊成蝸形體，并帶有軸承支架，風機座。
　　3、進風口：鋼板制成錐弧形流道。
　　4、軸承座：采用雙列向心球面軸承并用鈣納基潤滑脂潤滑。

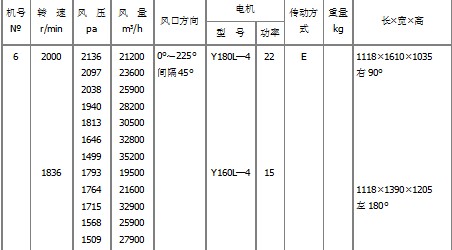

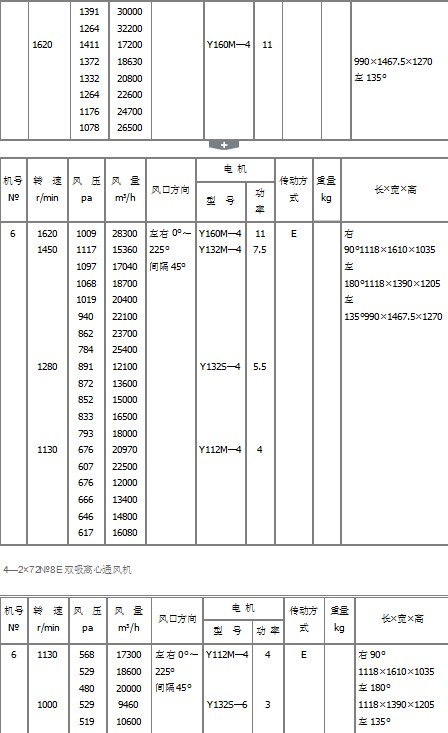

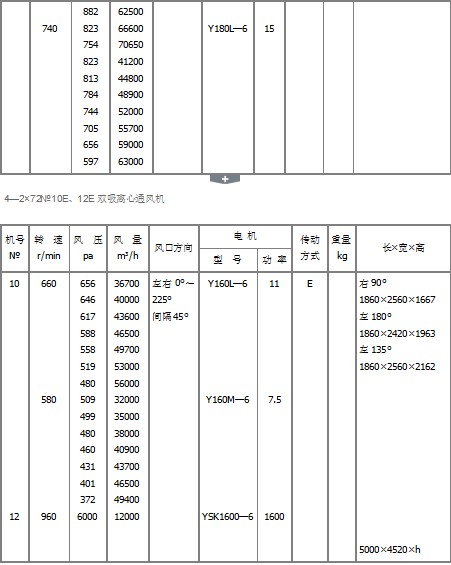

4—2×72№6E雙吸離心通風機

常州市（無錫）文順風機有限公司產品齊全，主要產品有：高、中、低離心風機、引風機；各種軸流風機；水泥立窯專用高壓離心風機；化鐵爐高壓離心風機；化鐵企業替代進口的不銹鋼風機；空調專用風機；各種除塵、耐磨、防腐、非標等特種風機近三十個系列，三百多種規格的產品。
