1 試驗裝置及試驗方案

1.1試驗臺及測量儀器

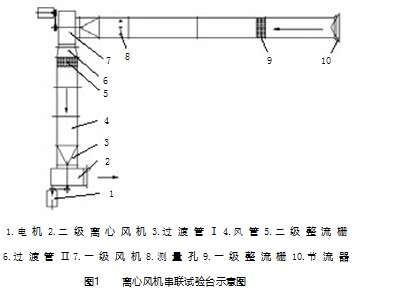

試 驗 臺 參 照 GB/T1236-2000《 工 業 通 風 機 用 標準 化 風 道 進 行 性 能 試 驗 》 標 準 進 行 設 計 ,由 兩 臺 4－ 72No4 離 心 風 機 、 風 機 管 道 、 管 道 支 架 、 兩 臺 調速電機以及節流器等組成，如圖 1 所示。風機的轉速通過變頻器由調速電機控制，通過調節錐形節流器相對于風管進口端的位置來進行不同工況的調整，圖 1 中箭頭表示氣流的方向。試 驗 使 用 NPL 型 皮 托 管 和 DP-2000 型 數 字 微 壓計 測 量 壓 力 ， 應 用 DM6234P 型 電 子 轉 速 表 測 量 風 機轉 速 ， 用 JN338A 型 智 能 數 字 式 轉 速 轉 矩 測 試 儀 測應定輸入的軸功率。

1.2試驗方案

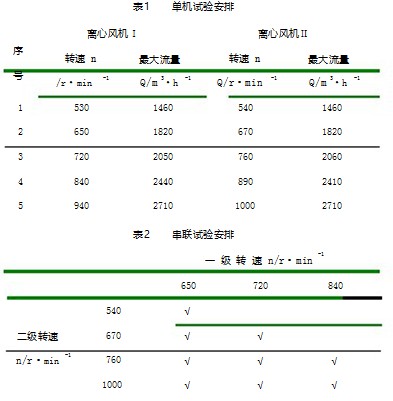

風機的吸氣能力主要表現為吸氣靜壓的高低。在相同工況下，風機的進氣口靜壓越低，吸氣能力越 強 [3]。 為 了 研 究 離 心 風 機 串 聯 吸 氣 特 性 ， 需 首 先弄清其單機吸氣特性，然后將已知單機吸氣特性的兩風機串聯，通過試驗確定總吸氣性能及其與單機性能的關系。單 機 性 能 試 驗 臺 是 在 圖 1所 示 的 串 聯 試 驗 臺 上稍 做 改 動 而 成 的 ， 去 掉 件 號 1至 件 號 6這 一 部 分 ， 就是單機吸氣性能試驗臺。為了使試驗具有可比性，每 臺 風 機 做 5組 試 驗 ， 風 機 同 一 組 序 號 試 驗 的 * 大兩流 量 接 近 ，其 對 應 的 轉 速 如 表 1所 示 。每 種 轉 速 定 11種工況，測不同工況下的靜壓、動壓和輸入功率。串聯性能試驗臺，如圖 1 所示。以離心風機Ⅰ作為一級風機，離心風機Ⅱ作為二級風機，將一級風機的出口和二級風機的進口相連接，組成風機串聯系統。參照表 1 選配兩級風機的轉速時，根據兩風機單機運行時各自*大流量的不同，選擇 8 種轉速搭配形式，使一級風機的*大流量分別大于、等于和小于二級風機的*大流量，目的是找出不同參數搭配的風機串聯后吸氣性能的變化規律。轉速搭配方案，如表 2 所示。

首先，利用變頻器將一級風機的轉速調到650r/min，二 級 風 機 的 轉 速 調 到 540r/min，將 管 路的 阻 力 調 整 到 *（ 即 節 流 器 全 閉 ） 測 量 點 處 測，在量靜壓、動壓，同時記下該工況的輸入功率。然后調整節流器相對于風管進口的位置， 全閉到全開，從Ⅰ依 次 設 置 11 種 不 同 位 置 ， 量 系 統 在 不 同 管 路 阻 力測下的參數，得到一組串聯試驗數據，記為離心（ 650） — 離 心 Ⅱ （ 540） 風 機 串 聯 。 用 同 樣 方 法 ，做出其余轉速搭配下的串聯吸氣性能試驗。
