離心風機雙出風道清選裝置及其應用
關鍵詞：離心風機 發布時間：2013-08-20 點擊數：1524
1 雙出風道清選裝置的結構、工作原理和參數的選擇
.jpg)
1. 1 結 構

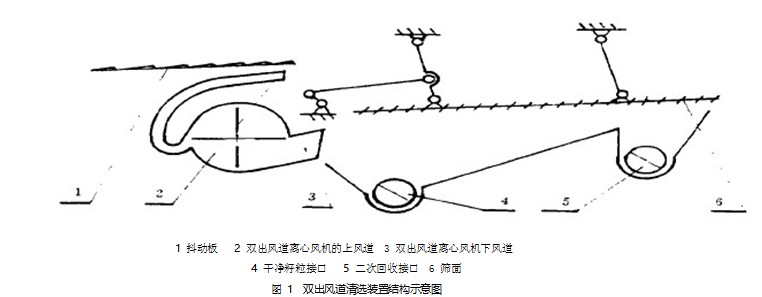

該清選裝置主要由一個帶雙出風道的離心風機和一層篩子組成, 詳見圖 1.
1. 2 工作原理
脫出物經抖動板 1 被抖落, 先被風道 2 的氣流清選( 詳見圖 1) . 其中大部分雜余被吹出篩面 6 外, 干
凈籽粒和斷穗落到篩面 6 的前部、中部; 癟粒和少數雜余落到篩面 6 的尾部. 在篩面 6 抖動和下風道 3 的
氣流共同作用下, 其中干凈籽粒從篩面 6 的前部、中部落下, 進入干凈籽粒接口 4, 斷穗和極少數雜余在篩
面 6 的尾部落下, 進入二次回收接口 5.
1. 3 參數選擇
風篩式清選裝置的篩面上物料的運動狀態應滿足如下要求:
K 3 - K 3′ K > K 1 + K 1′ K 2 - K 2′>>X2r
其中 K =, X—篩面振動頻率. r—篩面前端振幅的二分之一( 即曲柄半徑) .
2 應 用
2. 1 在谷物收獲機上應用
1991 年初～1993 年底, 我們把上述離心風機雙出風道清選裝置, 安裝在 4LZ - 3. 5 谷物聯合收獲機
上, 進行應用研究. 該機脫粒裝置為雙滾筒脫粒部件, 其額定喂入量 3. 5kg / s, 脫出物含雜率超過 25% . 研
究結果表明, 小麥喂入量為 4. 01kg / s 時, 籽粒清潔率為 99. 1% , 清選損失率為 0. 17% . 經省科委組織
鑒定, 認為國外谷物聯合收獲機尚無此種清選裝置. 該研究達到國際先進、國內領先水平.
2. 2 在脫粒機上應用
我省多數廠家和東南亞一些國家正在研制、生產的軸流脫粒、單吸風道( 或雙吸風道) 風篩清選型脫粒
機, 當喂入量超過額定值( 有的還沒有達到額定值) 時, 篩面物料層變厚, 清選質量明顯變差, 經吸風道吸走
的籽粒增多, 使總損失超過國家規定的標準. 為了克服上述缺點, 從 1991 年 8 月～1994 年 10 月, 我們把
上述離心風機雙 出風道清選裝置應 用在軸流脫粒機 上, 進行應 用研究. 研究 結果表明, 該 機脫凈率達
100% , 大豆破碎率趨于零, 水稻破殼率小于 0. 5% ; 其生產率為: 大豆 1201kg / h～1350kg/ h, 水稻 1020kg/
小麥h ～1200kg / h , 小麥 600kg / h ～1000kg / h; 其籽粒清潔率> 99% , 總損失率為: 大豆小于 0. 9% , 水稻、
小于 0. 5% [ 12] . 經省農機產品鑒定站檢測鑒定, 認為該機已經達到國內先進水平.
目前我們已經研制出 5T Z- 135、 Z- 120 和 5T Z - 114 等系列雙出風道清選、5T軸流脫粒型脫粒機.
有關廠家正在生產這種脫粒機.
2. 3 在谷物清選機上應用
于糧食或種子烘干前的清選, 后者主要用于烘干后的清選、分級. 工程中要求初清機的生產率高, 清潔率達
到 99% 以上, 損失率小于 0. 5% . 復式清選機( 包括復式精選機的結構復雜, 生產率較低, 其分選質量較好.
往往前者的*佳生產率是后者的幾倍至十幾倍. 目前生產中常把復式清選機( 如 5XF Z- 15、5XFZ - 5、5X
- 7. 0 等機型) 用作初清機, 這既不科學, 也不經濟. 為此, 我們從 1994 年 4 月～1996 年 10 月研制 5X- 10
( 即 5XS - 10) 型離心風機雙出風道清選機. 研究結果表明, 該機結構簡單, 清選性能較好. 它不僅具有初清
功能, 還具有基本分選、分離功能. 它可清選小麥、玉米、水稻等作物. 清選前含雜率為 5% ～12% , 清選后
籽粒清潔率大于 99. 2% , 凈度大于 98% , 清選損失率小于 0. 3% , 生產率分別為: 小麥: 9. 5T / h, 玉米 10T /
h, 水稻 7T / h . 其機重僅為同樣生產能力的傳統風篩式清選機的機重的 1/ 3～1/ 6.
目前我們已經研制出 5XS - 6. 0、XS - 10、 XS - 15、XS - 20、 XS - 30 等系列離心風機雙出風道清5555
選機. 有關廠家在生產上述機型.
[ 13]
3 結 論
1) 離心風機雙出風道清選裝置與傳統風篩式清選裝置相比, 是一種結構簡單、成本低、清選性能較好
的風篩式清選裝置.
2) 離心風機雙出風道清選裝置, 可以成功的應用在谷物聯合收獲機、脫粒機和清選機上, 且清選性能
好.
