大型離心風機葉片加焊耐磨筋的效果
關鍵詞：離心風機 發布時間：2013-11-30 點擊數：1922
1 概述
離心風機在水泥生 產 中起 著十分重要 的作用 , 其制造 、 安 裝 質量 的 好壞 直接影 響到 風機 的性 能 和使用 壽 命 , 合理 的 使用 和維修也 是 提 高風 機運轉率的關鍵 。 順 昌水泥 廠 系 引進 國 外 日產 熟料 2 0 0 0 t 的窯 外分解生 產線 , 窯 頭 電收塵 風 機 用于 蓖 冷 機廢氣的輸送 , 該風 機葉輪 采用離心后 彎葉 片 , 設 汁入 口 氣體粉塵 濃度不 超過 150 m g / N m 3 . 蓖 冷 機廢 氣進 風 機前 由電收 塵器 凈 化 ; 該 電收 塵 器 是引進設 備 , 收 塵器前不需增 濕裝置 。 由于 我 廠蓖冷機廢 氣溫 度較高 , 進 入 電收塵器 后 , 十幾 米長的電收塵 器極 板 極 易彎曲變 形 , 造 成極 板 之 間短路 , 收塵效率達不 到設計要求 , 過 大的氣 體粉塵濃 度使 風機 葉輪葉 片嚴重 磨損 , 自 1 9 88 年投產 以來 , 風機 葉輪葉片共 更換 了 7 次 , 年停 機維修時 間達 48d 。
2 風機的技術性能參數
型號規格 MT 28oS , 葉輪直徑 中28 。。m m :轉速 4 95r / m in 電動機功 率 2 8 okw , 4 極 傳動方 式 三幾角皮帶 , 10 根 減速 比 1 : 2 . 985 風量 58o om 丫h(21 C ) 壓力 1 4 7 1Pa 工作 溫度 < 280 C 重量 (不包括 電動機 ) 9 . 6 t 制造 廠家 F · I _ · S m idth
3 維修措施
3. 1 制 作葉 片 預先按原 有風 機 葉片表面 曲線的形 狀制作 樣 板 , 更換葉 片的 寬度 b 根 據 葉 片的磨損情 況 確 定 , 葉 片材料 用 a一 6m m 的 不銹 鋼 板 , 利 用
w n 一 5 x 20 。。 卷板機 按 樣板 形狀 將不銹鋼板 卷 成“ S ” 形 曲面 葉片 。
3 . 2 更換葉片 將 風機 葉輪上 需 要更 換 的 葉 片割下 , 用 新 制 作 的 葉 片對接上 去 , 每更 換一塊 葉 片必 須焊 接好 再更 換下 一 塊葉 片 , 且 在 葉輪對邊 方 向進 行 , 以 防葉輪 熱變形 。

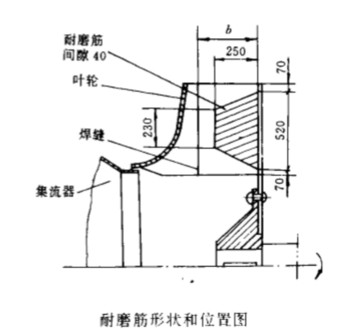

3 . 3 加焊耐磨筋 風機葉 輪 葉 片 全 部 更 換 焊 接 完 后 , 用 中6m m 的不 銹鋼鋼筋制 作 耐 磨筋 , 耐磨筋 兩邊 用 不銹鋼焊 條 (或 T D O 一 3 型耐 磨焊條 )連續 焊接 到葉 片上 , 耐 磨筋 的形狀和 位 置 見附 圖。
.jpg)
3. 4 去渣和整平 葉 片和 耐 磨筋 焊接 后 , 將所 有 焊縫 的焊 渣 清除干凈 , 并校 正葉 片表面 的局部熱 變形 ; 再 用 葉 片曲線樣板 校 正 葉 片曲面 的 弧度 , 以達 到 風 機 的設計要求 。
3. 5 校正 葉輪的靜平 衡 風 機 葉輪 經過 更 換葉 片和 加焊 耐磨筋 后 , 葉輪的質量 重心 與風機旋 轉軸線不可能完全重 合, 質量的 偏 心將使 風機運轉 時 產 生振動和 噪 音 ; 校 正風 機 葉輪的 靜平 衡可 根 據 風機 的轉 速 采用不 同的方 法 。該 風 機轉 速 較慢 , 葉輪質量 的偏 心允 許在6 m m 范 圍 內 , 葉輪 本身的質量較重 , 其 自重 在偏心 16m m 時 就足 以使 葉輪在靜態產生 轉動 ,所 以采用風機葉輪 自身旋轉的方 法來校正 葉輪的靜平衡就能達到要 求 , 具體方法如下 :
(1)風機 三角皮帶全部 卸出 , 使風 機葉輪處 于 自由狀態 , 在 葉輪軸線 的正 下方的 集流 器 上畫 出刻線 。
(2)盤動風機 葉輪(大于一周 ), 正 反方 向各進行兩次 , 葉輪每次停穩后 , 對 準集流器 上的刻線在 葉輪上 畫 出相應 的刻線 ; 取這 4 條刻 線 的中線 , 葉輪質量 的偏 心 就在 此 中線與風機 軸 線的連線 上 , 再 在 風機 葉輪相 應 的對 邊 位置 進 行配重 , 配重 的重量 由少到 多逐漸 增加 , 直到 滿足要求時為止 。
(3) 風 機 葉輪通過 配 重 后 , 再轉 動葉輪數次 , 葉輪每次 停止 時不應 回 轉 , 并在 葉輪整 個圓周 的任何位置 都能停穩 且不 回轉 , 否則 必 須重 新校 正靜平衡 , 直 到達到 要求時為止 。
4 使 用效果

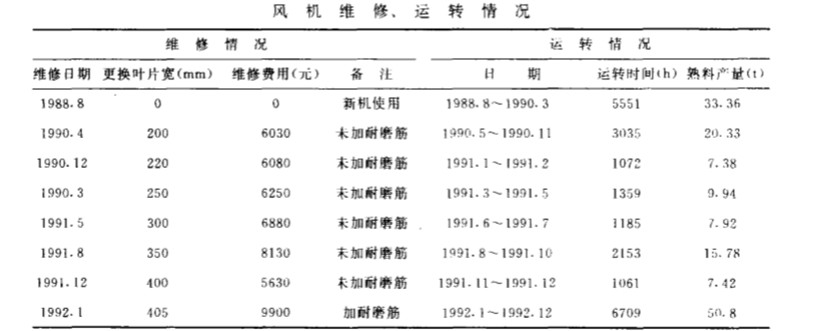

從 1988 年 8 月投 產至 19 92 年 12 月 , 風機 葉輪葉 片共更換 7 次 , 特別是 1991 年葉片更換5 次 , 全 年風機 運轉 69 20 h , 共生產熟料 47 · 6 萬t , 平均 每更 換一次 葉 片風 機 運轉 1384 h , 生產熟料 9 . 52 萬 t , 全年維修費用 3297 0 元 /a 。 從 1 9 9 2 年 1 月風機 葉輪 葉 片加焊 耐磨 筋 至 12 月 , 風機共運 轉 6 7 0 9h , 生 產熟料 50 . 8 萬 t 。 比 1991 年多生產熟料 41 . 28 萬 t , 葉輪葉 片 提高 壽 命 4 . 3 倍 , 19 92 年維修費用 9 9 0 。 元 , 比9 91 年可節 省維修費用 2 . 54 萬 元 , 中間可減 少 4 次停機檢修時 間 , 增 產 熟料 5 . 31 萬 t , 葉 輪 的 使用 壽命可 延長 0 . 4 倍 , 風 機維 修運轉情 況 見下表 。
.jpg)
5 結論
由于采 用后彎葉片 , 且 風機轉速低 , 葉輪直 徑大 , 葉片加焊 耐磨筋后 , 對 系統風 量 、 風 壓 影 響很 小 , 設計上 的富余能 力 大大超過其影 響 程 度 。 且后 彎葉片風機具有不過 負荷的特性 , 電動
機 的功 率基 本保持不 變 , 系統 的工 作狀 況與過 去基本 相 同。 實際證 明 , 大型離 心風機 葉輪 葉 片 表面加 焊耐磨筋對提 高葉輪使用壽 命 , 確保設 備正 常運轉 , 其經 濟效益 是十分 顯著 的 。
