我 廠紡 絲車間排風 廊裝備 了多臺 4一72一12 D 型 離心風機 , 該機采 用機械油 潤滑 , 由于軸 封漏油 無法控制 , 從 198 7 年投 運 以 來 , 該機 軸承因 缺 油損 壞 和電動機過載燒毀現象時有發 生 。 為此 , 我 們對軸封進行了 改 進 , 并于 199 5 年 11 月在 8 口 機上進行 了新舊 軸封性能對 比試 驗 。 試驗結 果 表 明 , 新軸封 密封 可靠 , 安裝調 試 方便 、 簡 單 , 填 料壽命長 、 無泄漏 , 檢修時間 由 原 來幾 小時 減 少 到 l 小時 左 右 , 勞動 強度也 大 為減輕 。 目 前 , 該軸封 已 推廣應用 。

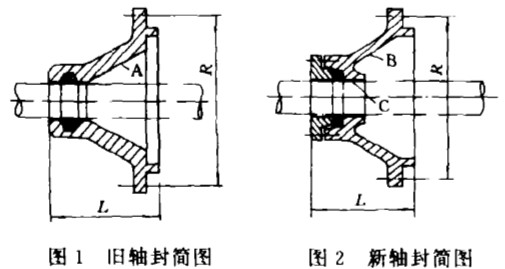

一 、 改進方案 圖 1 為舊 軸封簡圖 .

從 圖 1 中可以 看出舊 軸封 存在如 下 缺陷 :

( l) 靠 自然 態氈 圈密封機 械油是不合理的 , 易泄漏 . 氈圈 更換既費時 又費力 ;
 ( 2)氈圈無 法調節 , 過 緊易發熱燒損 , 過松 泄漏增大 ;

( 3) 弧 面 A 不能起到回油作用 。 軸承旋轉使機 油 匕濺 并氣化 , 在軸承 座 內形 成正 壓 , 屹濺的機 油及冷凝 下來的油滴沿 弧 面 A 流 向氈 圈 , 被氈圈 吸附很快飽和 。

改進后的軸封 見圖 2 。

( l) 在不 改變機體 原有結構尺寸 、保 證互換性的前提 F , 將原氈圈 密封改為填料壓 蓋密封 。 填料盒和壓 蓋設計為 l : 15 錐 度 . 以提 高填料在壓 緊時的對 中性和均勻性 . 克服填料更 換困難、 間隙不 均 、 壓緊 力不 勻等缺 點 , 降低 r 摩擦 能耗 , 延 長 了填料壽命 ;

( 2) 將原弧 面 A 改為 曲面 B , 使 匕濺產 生的油滴 流回到油槽而 不 直接流到填 料;

( 3) 根據迷官密 封原理增 設 長度為 25m m 的 圓 柱面 C , 使 軸承 座 內油蒸 發形成的正 壓 沿軸 向逐 漸衰減 . 保 證 填料內外壓 力 基 本 平衡, 完全消除了機油外泄 。

二 、 經濟分析該軸封

改進 前、每 臺風機機油泄漏 量年均 5kg 以 上 ,

三、 防止泄露的主要措施

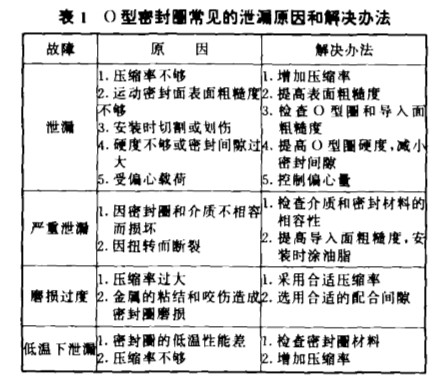

總 的原 則和 方法 是 通 過 設 計 、制造 、 檢查 外購 密封件 和裝配等四 個環 節來提高密封 元件的密封性 能 。 1 . 設計 設計過程 就要正 確選擇密封件 。 首先要考慮密封材 料和液壓油的相容性 。 目前合成橡膠中用得 最 多的是 丁 - 腑橡 膠 。 丁脯橡膠耐油 、 耐磨和抗 老化性 能優 良, 耐熱和 耐寒性能也 好 。 可在一 30 一120 C 的溫度 范圍內工 作 . 適 用于各種礦物油介質 , 但不適用 于磷酸脂難燃液。 聚 氨脂橡 膠 的 耐 油 、 耐 磨 、 耐 壓 性能 均 好 , 但 不 耐 高 溫 , 一般用 在 70 C 以 下 。 要特別注 意的是這 種材 料和 水‘ 一 乙 幾 醉不嫩液不相容 , 后者 會使聚 氨脂很快 粉化 和 渣 化 。 高溫 環 境工作的 以 及用磷酸脂難徽液為介質的液壓 系統 中應使用氟橡膠。 氟橡膠有較高的耐熱性 ( 〔作溫度 為 一 30 一 Zo o c 甚至 2 5 o C ) 、 耐 磨蝕性 和 耐油性 。 正確 設計溝槽 、 密封表面 , 導 入 面 , 倒 角的表 面 粗糙 度 , 一般 不 得 大 于 R a l · 6 。 2 . 制造 制造質 量不 好也往往是造成泄漏的重要 原因 。 因此 在加工零件的密封部位時 , 各種 溝槽 、 導入 角等應 嚴 格按 照 設 計圖 紙加 〔和檢 查 。 3 . 外購密封 要 注 意密封件材料的相容性 、 尺 寸、 硬 度等 。 4 . 裝配 0 型 圈的尺 寸十分 重 要· , 但 因 壓 模的 磨損 和 硫化過 程中收縮率難以 準確 控 制 , 市場 上的 。 型 圈 尺 寸公差常不合格 。 因此 , 在 安裝時 , 必 須逐 個檢 查其斷面 尺 寸 , 將不 合格品淘 汰 . 因個別密封元件 不合格 而引起 設備泄漏造 成 的損 失往往是 密封元件本身價值的 成 千上 萬倍 。 在安裝 。 型 密封圈時, 應在 O 型 圈和溝槽處 涂抹潤 滑脂 , 安裝時要小心 , 防止 劃傷密封圈 。 總之 , 通過設 計、 制造 、 外購 、 裝配四 個環 節 , 確 保密 封 圈的 壓縮率 , 確保 不擠壞 , 不 劃傷 . 不扭轉 , 泄漏問 題必 能 防 止 。
